パタパタモードくん
パタパタモードくん
④パラメトリック

基本サイズのパーツを変形させるパタパタモードくん独自の機能です。操作方法は、グレーディングとほぼ同じで、各パーツにルールを付けておくと、数値入力のみでパーツを変形させることができます。様々な活用方法がありますが、顧客毎のパターン制作が必要なオーダーメイド分野では、特に利便性があります。あらかじめルールを付けておけば、体型補正を数値入力のみで行うことができます。

パラメトリック

▶ルールの付け方はグレーディングと同じ

初期設定はグレーディングと同じルールがコピーされますが、簡易切開やルール編集で異なるルールを付けることもできます。


▶変形したい項目に数値を入れて実行

グレーディングと同じ感覚で基本サイズの丈を変更することもできますが、体型を補正するルールを付けておけば、いかり肩やなで肩の人用のパターンに数値入力のみで変更することもできます。

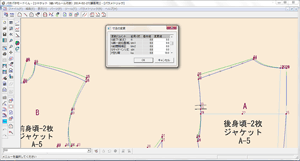

パラメトリック実行
パラメトリック実行

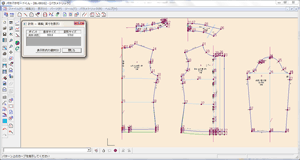

▶変形前と後の数値を同時計測

パラメトリック実行後は、変形前と変形後の数値を同時に測ることができる計測機能を使います。実寸の計測だけでなく、サイズ間の差や、マスターサイズからの差などを切り替えて表示することができます。

変形前と後の数値を同時計測
